При создании номеров кварталов и их площадей по умолчанию ставится таблица (стиль) текстов Номер кварта и Площадь квартала. Хотя меню появляется и вроде есть возможность поменять таблицу (стиль) но увы. Это невозможно.
Нельзя ли сделать возможность самому выбирать таблицу текстов?
Создание номеров кварталов и их площадей
Страница: 1
Сообщений 1 страница 17 из 17
Поделиться108.10.2019 10:35:18
Поделиться208.10.2019 12:34:18
Посмотрю, попробую что-нибудь сделать.
Отредактировано Дмитрий Александрович (10.10.2019 16:14:24)
Поделиться310.10.2019 16:16:36
Серёж, я предлагаю попробовать такое решение:
- в диалоге "Атрибуты текста" снять галочку "Использовать стиль";
- в диалоге откроются параметры текста, соответствующие выбранному стилю;
- после из выпадающего списка можно выбрать любой другой стиль и изменить параметры текста;
- в результате названия групп будут стандартными - Номер квартала, Площадь квартала, а параметры текста - выбранные пользователем.
Устроит такое решение? Оно не требует модификации программы.
Поделиться410.10.2019 17:59:31
Дмитрий Александрович написал(а):
Устроит такое решение?
Дима спасибо! Есть ещё один вариант. Залезть в поле текста и поправить масштаб. И стиль тот же и размер нужный. Ещё вариант это размер символа. Но он не сохраняется. Что лучше до людей донести?
Участковое лесничество надо сделать часть в 10 000 а часть в 25 000 масштабе. Вот и пытаюсь не плодить стили и библиотеки, сделать в одном проекте.
Поделиться511.10.2019 16:12:15
Мне трудно судить, какой вариант удобнее в производственных условиях, я бы исходил из следующего:
- если какая-то ситуация встречается регулярно, то лучше сделать второй вариант стиля с нужными параметрами и при необходимости выбирать из списка его по описанной схеме;
- если это редкая, разовая работа, то по той же схеме, отключив стиль, можно справа просто поправить параметры текста, например, размер символов.
Поделиться607.02.2020 11:55:13
Подскажите в чём дело. При создании номеров/площадей кварталов создаёт на один больше, чем количество кварталов в лесничестве. И ставит его очень далеко в сторону. В том месте куда ставит нет никаких лишних объектов (линий, полигонов и т.д.). В чём дело не могу понять. При этом там где надо площадь ставит 0, а там где не надо - правильную.
А в другом лесничестве постоянно сбрасывает. Сделаешь, вроде всё нормально. Выключишь/включишь и почти все квартала ставит с номером 1 и нулевая площадь.
Отредактировано Кос (07.02.2020 11:56:55)
Поделиться707.02.2020 20:49:56
Кос написал(а):
При создании номеров/площадей кварталов создаёт на один больше, чем количество кварталов в лесничестве. И ставит его очень далеко в сторону. В том месте куда ставит нет никаких лишних объектов (линий, полигонов и т.д.). В чём дело не могу понять.
Она же номер квартала там создаёт? По нему Вы поймёте, что это за квартал. Кварталы берутся из таблицы кварталов повыдельной базы, по ним ищутся относящиеся к кварталу полигоны выделов в карте, определяется описывающий прямоугольник меток выделов квартала и в его середину ставится текст номера квартала. Если точка квартала "улетела", ищите относящиеся к кварталу полигоны выделов на расстоянии вдвое дальше - они и сместили номер.
Кос написал(а):
При этом там где надо площадь ставит 0, а там где не надо - правильную.
Площади берутся из той же таблицы кварталов повыдельной базы. Значит у Вас там есть запись с нулевой площадью.
Кос написал(а):
Сделаешь, вроде всё нормально. Выключишь/включишь ...
Сформированные метки - это стандартные тексты TopoL. Попробуйте понять, почему у Вас не сохраняются тексты в блоке, попробуйте просто сформировать в этом блоке надпись и сохранить её, потом закрыть и снова открыть блок. В какой блок Вы сохраняете текст номера / площади квартала?
Поделиться810.02.2020 09:52:50
Кос написал(а):
Она же номер квартала там создаёт? По нему Вы поймёте, что это за квартал. Кварталы берутся из таблицы кварталов повыдельной базы, по ним ищутся относящиеся к кварталу полигоны выделов в карте, определяется описывающий прямоугольник меток выделов квартала и в его середину ставится текст номера квартала. Если точка квартала "улетела", ищите относящиеся к кварталу полигоны выделов на расстоянии вдвое дальше - они и сместили номер.
Здравствуйте. Попробовал удалить все линии (полигоны же если и были удалились бы автоматом) на большом расстоянии вокруг этой лишней надписи. И больше чем в два раза. После этого всё равно создаёт лишний номер. И функция "мигать текущим в окне карты" ничего лишнего не показывает.
По поводу записей с нулевой площадью не ругается при увязке площадей. Да и так просмотрел - не нашёл нулевых. Квартал номер ставит один и тот же, а площадь где не надо - правильная, а где надо - нулевая.
Дмитрий Александрович написал(а):
Сформированные метки - это стандартные тексты TopoL. Попробуйте понять, почему у Вас не сохраняются тексты в блоке, попробуйте просто сформировать в этом блоке надпись и сохранить её, потом закрыть и снова открыть блок. В какой блок Вы сохраняете текст номера / площади квартала?

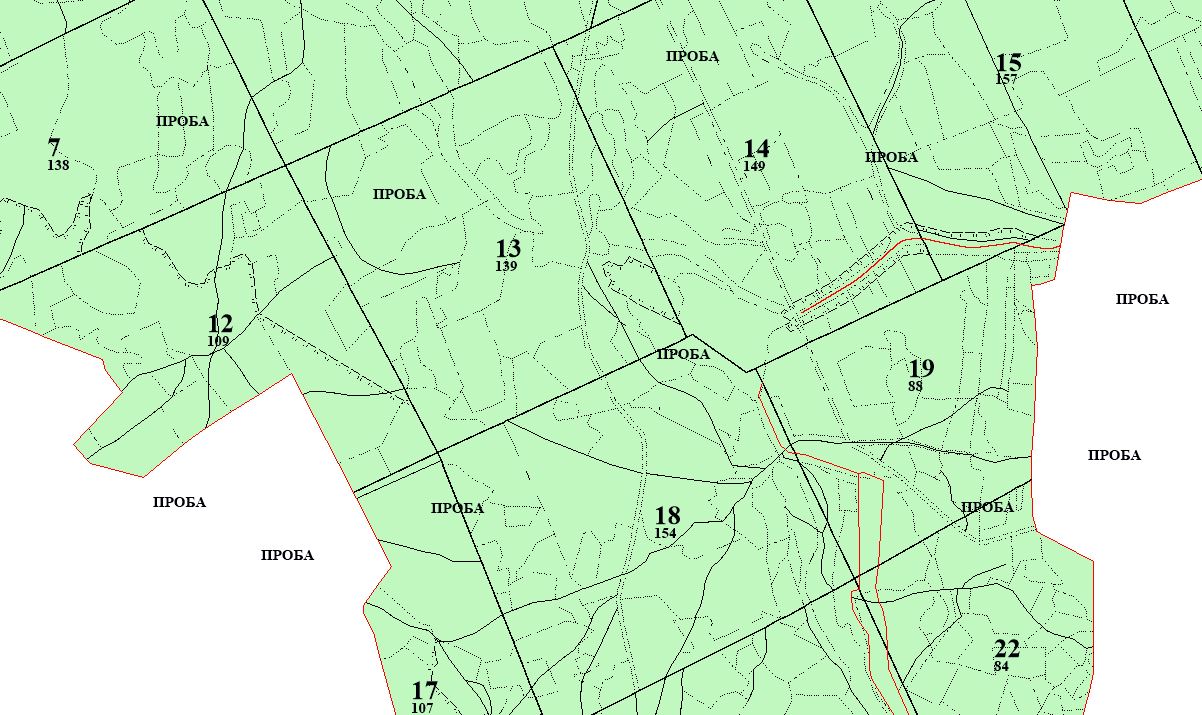

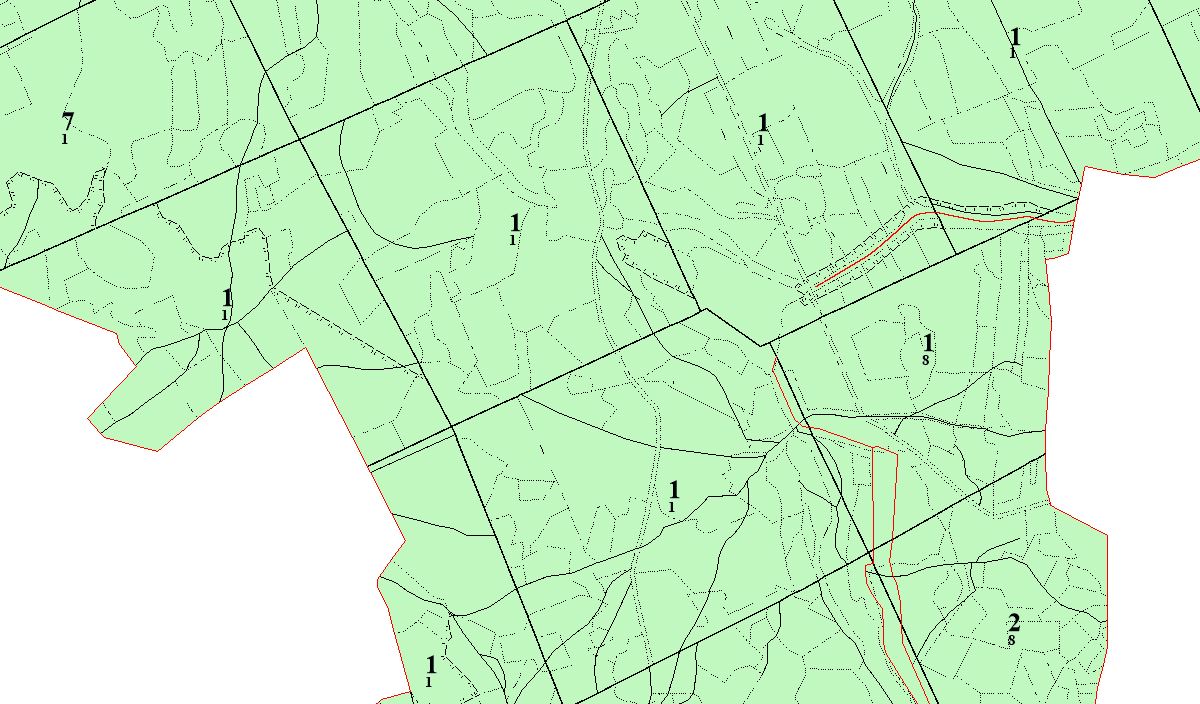

В блок сохраняю в тот же, где и лесничество. Вот попробовал с надписью. Первая картинка - до правки. Вторая и третья - создание новых и надписи. Четвёртая - после закрытия и открытия лесничества.
Отредактировано Кос (10.02.2020 09:55:43)
Поделиться910.02.2020 11:08:37
Кос написал(а):
Вторая и третья - создание новых и надписи.
Я бы сперва попробовал на деморегионе с настройками LesIS. Если там всё в порядке искал причину у себя. И сразу создал новый проект. Этот может быть уже заглючен. Судя по третей картинке создаёт всё правильно. А при открытии появляются искажения. Возможно даже в структуре проекта. Попробуйте на деморегионе сперва.
Поделиться1011.02.2020 07:51:40
Спасибо. На других попробовал - всё работает. А с этим не могу понять чего случилось. И там в другом так и улетает в сторону.
Поделиться1111.02.2020 08:58:45
Кос написал(а):
И там в другом так и улетает в сторону.
Если как вы пишите, лишних полигонов нет, то посмотрите нет ли такого выдела с этим номером. Чисто механическая ошибка при набивке. Включите поквартальную окраску. Нет ли видимых ошибок.
Поделиться1211.02.2020 09:45:51

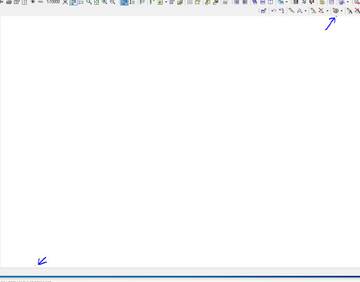

Да, это тоже пробовал. И "мигать на карте", и "показать на карте выбранное в дереве", и поквартальную. Там улетает очень далеко. Первая мысль была про координаты. Но проверил в свойствах - вроде всё как должно быть. Просто как видно на картинке - тут даже случайно этого не сделаешь. Стрелка и точка снизу - это где стоит ненужный номер. Сверху - карта лесничества. Именно глюк какой-то. А в чём понять не могу. В принципе же он должен ставить там номер только если есть объекты, относящиеся к этому кварталу. Но я там сначала всё вокруг проверял инструментом "изменить линию" (точку, полигон...на всякий случай) - ничего не выдаёт. То есть объектов нет. Потом опять же на всякий случай удалил всё вокруг этого номера на большом расстоянии. И всё равно он там ставит номер квартала и правильную площадь, а в квартале номер и нулевую площадь.
Отредактировано Кос (11.02.2020 09:47:15)
Поделиться1311.02.2020 10:56:54
Кос написал(а):
На других попробовал - всё работает. А с этим не могу понять чего случилось. И там в другом так и улетает в сторону.
Попробуйте понять в чем может быть разница в порядке создания карт по работающим и глючащему. Не исключена ошибка в базе.
Поделиться1411.02.2020 10:58:16
Кос написал(а):
Стрелка и точка снизу
Что за точка? Может в ней база есть?
И улетает один текст или все?
Поделиться1511.02.2020 12:30:50
Кос написал(а):
Стрелка и точка снизу - это где стоит ненужный номер. Сверху - карта лесничества.
Там, где стоит ненужный номер, никаких объектов быть и не должно. Это середина между правильным кварталом и его "фантомной" частью. Есть такой приём, который мы рекомендовали для поиска очень малых осколков, не видимых в рабочих масштабах: высветить метки ко всем отобранным выделам этого квартала с текстом "Я здесь!", установив для меток немасштабируемый шрифт (из стандартных TopoL). После смасштабировать по выбранным выделам даже если там крошечный полигон, метку "Я здесь!" Вы увидите.
Странно, что у Вас формируется два одинаковых номера квартала с разными площадями - проверьте таблицу TblKvr на предмет лишней записи о квартале с нулевой площадью, в пользовательском интерфейсе одна запись может скрыть другую. Лишняя запись может проявиться в Ведомости - она формируется непосредственно по данным базы.
Поделиться1611.02.2020 15:31:49
Грешнов написал(а):
Попробуйте понять в чем может быть разница в порядке создания карт по работающим и глючащему. Не исключена ошибка в базе.
Вот, пробую
Это уже дело принципа )
Сергей Городничев написал(а):
Что за точка? Может в ней база есть?
И улетает один текст или все?
Точка снизу - это сам текст номер и площадь квартала. Только очень мелко. Улетает только сам текст номер/площадь.
Дмитрий Александрович написал(а):
Там, где стоит ненужный номер, никаких объектов быть и не должно. Это середина между правильным кварталом и его "фантомной" частью. Есть такой приём, который мы рекомендовали для поиска очень малых осколков, не видимых в рабочих масштабах: высветить метки ко всем отобранным выделам этого квартала с текстом "Я здесь!", установив для меток немасштабируемый шрифт (из стандартных TopoL). После смасштабировать по выбранным выделам даже если там крошечный полигон, метку "Я здесь!" Вы увидите.
А подскажите подробнее как это сделать.
И вот ещё момент. Когда нажимаешь "показать все" он должен показать на экране всё. В том числе и тот кусочек, который должен существовать и смещать надпись номер/площадь. И он должен быть левее (по рисунку) на такое же расстояние как между этими точками (базой и лишним номером). Но когда нажимаешь "показать все" эта нижняя "точка" (надпись номер/площадь) находится в самом нижнем левом углу. То есть получается, что левее этой надписи ничего нет, раз он не показывает.
Поделиться1712.02.2020 00:15:48
Кос написал(а):
Но когда нажимаешь "показать все" эта нижняя "точка" (надпись номер/площадь) находится в самом нижнем левом углу.
Можно попробовать использовать "Показать выбранное" и поиграть набором выбранного, как по списку классов объектов (линии, полигоны, тексты, ...), там и по набору объектов, ограничив его подозрительным кварталом.
Если хотите проверить "суть", посмотрите внимательно координаты точек полигонов, по которым вычисляется точка для текста квартала, их немного, можно проверить "глазами".
1. В дереве выделов снимаете галочку с лесничества и выбираете интересующий квартал.
2. Отображаете выборку дерева объектов в выборку карты, квартал становится красным.
3. В дереве данных ГИС активируете в повыдельном блоке полигоны Выделов.
4. В меню ГИС выбираете команду "Окно / Новое окно базы данных" - Вы видите таблицу данных полигонов-выделов, там есть поля координат меток выделов _XREF и _YREF
5. В таблице выбранное показано жёлтым, можно её отсортировать по полю _SELECT
6. Если каких-то полей не видно, выберете в контекстном меню "Показать все столбцы".
7. Посмотрите внимательно на числовые значения координат меток выбранных полигонов, не выбивается ли кто-то из общего диапазона.
Кос написал(а):
"Я здесь!" ... А подскажите подробнее как это сделать.
1. "Глаз", выбираете строку полигоны выделов и нажимаете соответствующую кнопку.
2. В дереве параметров выбираете "Подписи" и включаете галочку "Показывать", а ниже "только для выбранных".
3. В строке "Выражения" пишите 'Я здесь!' (в одинарных кавычках).
4. Выбираете "Шрифт подписи" и на страничке в "преобразователь стилей" ставите "Тексты TopoL" и выбираете шрифт в пунктах (pts).
5. Там же можно настроить собственный цвет и прозрачность фона.
6. Нажимаете "Обновить".
