Картуши, надписи, тексты. ОБМЕН ОПЫТОМ.

Страница: 1

Сообщений 1 страница 24 из 24

1

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36

Картуши, надписи, тексты. ОБМЕН ОПЫТОМ.
Тема для размещения конкретных материалов, применимых в работе.
Здесь просьба не обсуждать. Все обсуждения тут.

ИльинДА написал(а):

Здесь отвечу так, в инструкции 1999 года все шрифты расписаны, как только появлюсь на работе, займусь оформлением и вышлю.

Дмитрий прислал:
Образцы наименований карт в виде блоков и их печатного вида
Прямая ссылка
Спасибо! Добавим в шаблоны дистрибутива ближайшего обновления.

2

  • Автор: e123456
  • Зарегистрирован: 11.07.2017
  • Сообщений: 78
  • Последний визит:
    05.04.2018 17:10:52

Здравствуйте.
Как колонку "Описание" из "Таблицы преобразования цветов для уникальных значений" вывести в карту в качестве надписей?
Спасибо.

3

e123456 написал(а):

Как колонку "Описание" из "Таблицы преобразования цветов для уникальных значений" вывести в карту в качестве надписей?

Вы имеете в виду какие надписи: оформление легенды при карте или метки к объектам карты?

4

  • Автор: e123456
  • Зарегистрирован: 11.07.2017
  • Сообщений: 78
  • Последний визит:
    05.04.2018 17:10:52

Оформление легенды

5

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30
e123456 написал(а):

Оформление легенды

Вряд ли она вас устроит. В основном пока все создают блок с легендой.
Если хотите попробовать, то. Проект-Печать карты в масштабе. Выбираете принтер, размер листа. Затем Изменить карту-Добавить-Легенда. Выбираете место расположения и нужную окраску. Или по цвету или по символу. Там же все настройки и размеры легенды.

6

  • Автор: e123456
  • Зарегистрирован: 11.07.2017
  • Сообщений: 78
  • Последний визит:
    05.04.2018 17:10:52

Спасибо!

7

  • Автор: MarLes
  • Зарегистрирован: 08.09.2020
  • Сообщений: 17
  • Последний визит:
    05.12.2022 16:16:19

Добрый день!

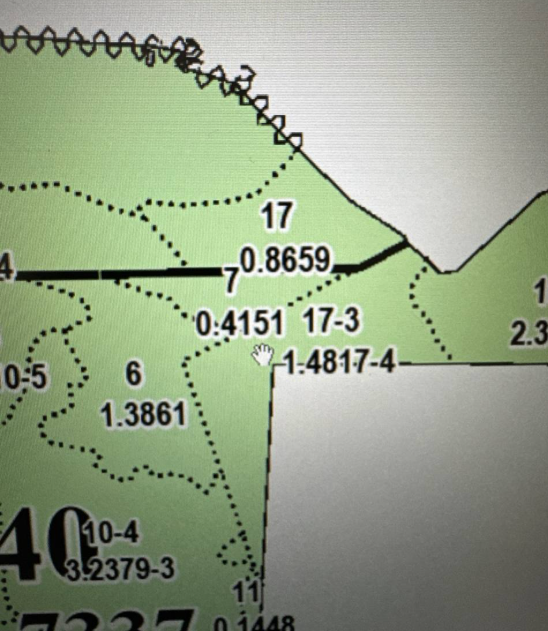

Как можно уменьшить номера и площади выделов после окраски карты? Т. к. цифры в маленьких выделах смешиваются и получается каша

8

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30
MarLes написал(а):

Как можно уменьшить номера и площади выделов после окраски карты?

Сейчас в библиотеке три формулы выдела. Для планшетов, планов, схем. В каком масштабе работаете? Используете метки или текст?

9

  • Автор: Марина
  • Зарегистрирован: 07.08.2019
  • Сообщений: 5
  • Последний визит:
    25.07.2023 16:39:53

Здравстуйте, как сформировать таксационную формулу с
группой запаса...пример
http://forumupload.ru/uploads/0017/fb/db/146/t316823.jpg

Пост написан 14.06.2022 10:01:14

10

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

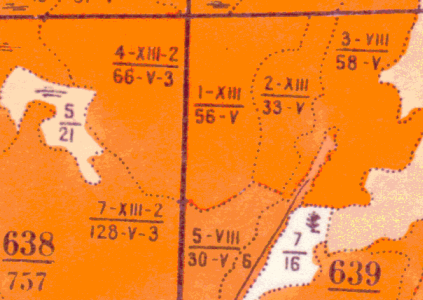

Вот откопал раритет 1975 года Якутия. Я пришёл работать в 1977 году. И уже никто у нас этого не писал. Давайте назад в прошлый век!
http://forumupload.ru/uploads/0017/fb/db/9/t50904.png

Пост написан 14.06.2022 19:32:07

11

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Марина написал(а):

группой запаса

Вы откуда это взяли? Каким нормативом это предусмотрено?

12

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

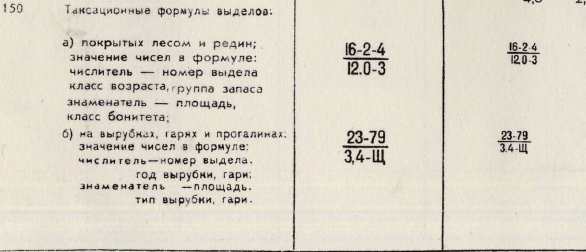

http://forumupload.ru/uploads/0017/fb/db/9/t51641.png

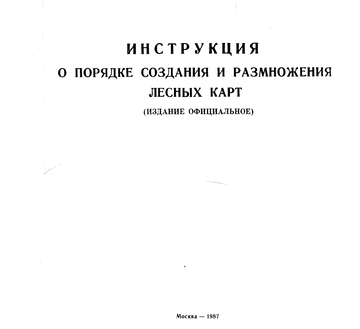

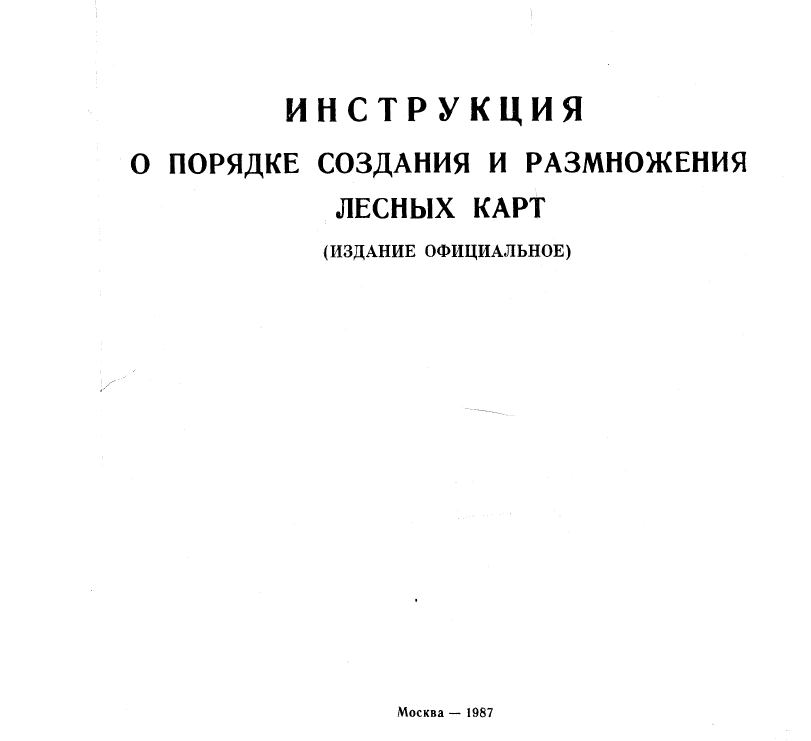

http://forumupload.ru/uploads/0017/fb/db/9/t245637.png

Пост написан 15.06.2022 21:20:45

13

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36

Она у Вас что, все еще действующая!?  :'( А "кукуевский" вариант разве не заменил ее?
Впрочем, я не об этом. В каком действующем нормативе определены "группы запасов"?

14

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36

Вопрос от denshatl перенесен соответственно тематике сюда:
Ошибки ввода

15

  • Автор: Наташа
  • Зарегистрирован: 23.10.2022
  • Сообщений: 10
  • Последний визит:
    10.06.2024 09:23:55

Добрый день! Подскажите, пожалуйста, как редактировать надписи в Топол 10. Текст не редактируется, хотя слой активный

Пост написан 25.11.2022 12:01:47

16

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Наташа написал(а):

Подскажите, пожалуйста, как редактировать надписи в Топол 10. Текст не редактируется, хотя слой активный

Уточните о каких Вы "надписях"? Вы про внутреннюю таблицу в блоке типа "текст", которую сами чем то заполняете? Или, например, номера выделов в виде меток полигонов или таксационные формулы, которые появляются при нажатии соответствующей кнопки в меню дерева объектов? В последнем случае - какого рода изменения требуются?

17

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

Это как в сказке. Игла в яйце, яйцо в утке, утка в сундуке...
Есть библиотека текстов. Из неё тексты добавлены в структуру проекта. Если надо что то написать то надо создать таблицу(как и линии и полигоны). Выбираете в таблице нужный стиль по шаблону (смежества или номера кварталов, площадь) и начинаете писать. Если вас не устраивают имеющиеся стили шрифтов то создаете таблицу по коду(которого нет в библиотеке) и в ней уже пишите любым шрифтом и размером. Для стандартных работ все картуши, легенды,экспликации имеются. В папке _KurShab.

Пост написан 25.11.2022 14:37:03

18

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

И ещё добавлю. Редактирование действительно сложное если работать в стилях. Надо выбрать текст который редактируешь затем создать  таблицу на которую будешь менять. Текст изменить таблицу текстов. Только выбранное или если надо все.

Пост написан 25.11.2022 16:33:56

19

  • Автор: Наташа
  • Зарегистрирован: 23.10.2022
  • Сообщений: 10
  • Последний визит:
    10.06.2024 09:23:55

Спасибо, уже разобралась

Пост написан 25.11.2022 17:35:40

20

  • Автор: Наташа
  • Зарегистрирован: 23.10.2022
  • Сообщений: 10
  • Последний визит:
    10.06.2024 09:23:55

Добрый день! Подскажите, пожалуйста, как сделать фон номеров меток прозрачным?

Пост написан 28.11.2022 13:49:25

21

  • Автор: Наташа
  • Зарегистрирован: 23.10.2022
  • Сообщений: 10
  • Последний визит:
    10.06.2024 09:23:55

Здравствуйте, подскажите, пожалуйста, как номера выделов создать в отдельный блок?

Пост написан 29.11.2022 09:15:48

22

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

Наташа написал(а):
как номера выделов создать в отдельный блок?

Прочитайте в текстовой помощи инструкцию по созданию планшетов. Многие вопросы у вас отпадут. И больше читайте инструкции и просто в программу то заходите. Для чего каждое меню создано и за что отвечает.

Пост написан 29.11.2022 14:59:10

23

Наташа написал(а):

Подскажите, пожалуйста, как сделать фон номеров меток прозрачным?

  Тексты в TopoL могут быть Текстовыми объектами, а могут быть Метками-подписями к объектам другого класса (полигонам, линиям, точкам). В обоих случаях можно явно поставить галочку "Фон прозрачный".
  - для Текстов  это "Свойства изображения" - дереве параметров страничка "Текстовый стиль".
  - для Меток это "Свойства изображения" - дереве параметров страничка "Подписи - Шрифт подписи".

24

Наташа написал(а):

Здравствуйте, подскажите, пожалуйста, как номера выделов создать в отдельный блок?

Метки находятся с том же блоке, где и объекты, к которым они относятся, это программно формируемые подписи, в базе данных  их нет. Но Метки можно преобразовать в Текстовые объекты, затем их можно будет перенести в другой блок. Однако в отличие от меток, Тексты не будут автоматически корректироваться при изменении тех объектов, которые они описывают.

Делается это через меню работы с Текстовыми объектами "Преобразование подписей в текст", группу для этих текстов можно создать заранее. После создания Текстов всю эту группу можно перенести в любой другой блок.
