Растр сделаю чуть позже (вечером). По оформлению тему заводить надо обязательно - согласен. Болота тоже по инструкции )) Я всю инструкцию пробежал, кстати в отличие от пород, остальные цвета представлены в нормальном виде RGB. )
И кстати не получилось запустить второй файл lesis_2_Iliin.sli, пришлось пересохранить в lesis_2 и вставить а родной переименовал чтобы не потерять.

Отредактировано ИльинДА (20.01.2017 14:25:37)

Спасибо, попробовал, получилось. Я просто делал по другому, я добавил в список библиотек, но почему-то не красит план лесонасаждений.

Отредактировано ИльинДА (20.01.2017 23:40:50)

Какую покраску или условный знак можно применить для категории земель - HАСАЖД.С ПОРОДАМИ ИСКУСС.происхождения?
Пришли замечаний по сданному материалу.

Отредактировано Юрий (06.10.2017 15:28:46)

Это комбинированное лесовосстановление.

Отредактировано Юрий (07.10.2017 19:59:39)

Я в общем о знаках похожего типа. Культуры под пологом и редина. Был опыт по Якутии. Редина Лиственницы. Это были огромные площади и ставить точками знаки устанешь да и блок тяжеловато "крутить" потом. Сделали полигональный условный знак редины на подобии гарей и вырубок. Очень тяжело подобрать нужное расстояние для знаков чтобы они хорошо читались. Если мелкий выдел то пропадает часть а то и весь знак. А если уменьшить расстояние между знаками то очень плохо выглядят крупные выдела. Очень трудная работа. А если ещё и культуры под пологом где надо кружок показывать то думаю это и вовсе  не реально.

Если на карте ты делаешь легенду, то есть расшифровку этого знака то ставь чем тебе угодно. Конечно хотелось бы едино и официально.

Это проблема качественного уровня: когда культуры под пологом, то цвет - это полог, а точечкый знак определяет породу культуры, хоть и неудобно, но понятно. А здесь при одном цвете - это проблема.

А самому попробовать? Сейчас Д.А. как раз разбирается с замечаниями по редактору знаков может что то и присоветует. Кстати это мысль строить из элементов.

Здравствуйте уважаемые коллеги! Не красит в плане лесные культуры по группам возраста. Подскажите пожалуйста, как прописать в ToPas код для данной окраски.

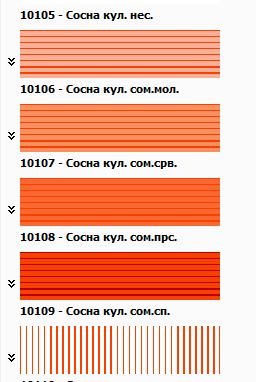

В символах есть условные обозначения культур по группам возраста ( Лесные культуры сомкн. молодняки, Лесные культуры сомкн.средневозр. и т.д.)

Только вот почему то не красит этими условными обозначениями.

Отредактировано EVK (10.02.2021 15:22:45)

Что прописать в ToPAs? Сами пробовали - не получилось. Все остальное сделали уже. У Вас окрашивается по данным критериям?

Скинте пожалуйста на почту evk1@list.ru

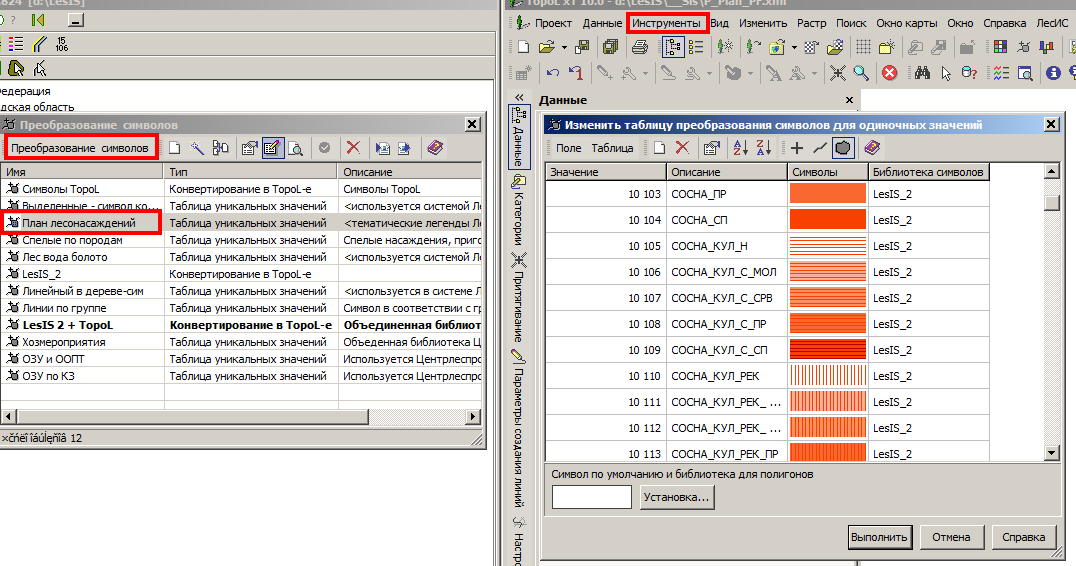

В этом письме только библиотека. Она сейчас и стоит по умолчанию. Как раз в ней есть всё необходимое для такой окраски. Вам осталось заменить Преобразование символов - План лесонасаждений на мой. Для этого высылаю проект чтобы просто её скопировать из моего проекта. И высылаю tps для окраски. Как вы сделаете я не знаю. Или рядом две или замените свою. Высылаю и ParametryS, может оттуда что возьмете. Но опять же повторюсь прорисовка будет тяжелей.
Сейчас обкатываю сам весь процесс. Как только всё завершу, вышлю три проекта по картографии. А пока хоть это, чтобы люди не спрашивали.

Предупреждаю всех. Исходная и типа моя, отличаются. Чтобы не получилось как у нас. Таксаторы делали в исходной а картография от Городничева.
В исходной линии не правились(возможны глюки типа черных квадратов). И направления линий отличаются(не все правда но есть). И у меня чуть скорректированы линии. В библиотеке добавлены полигоны необходимые для окраски о которой говорили выше.

Надеюсь в почте мы разобрались)))

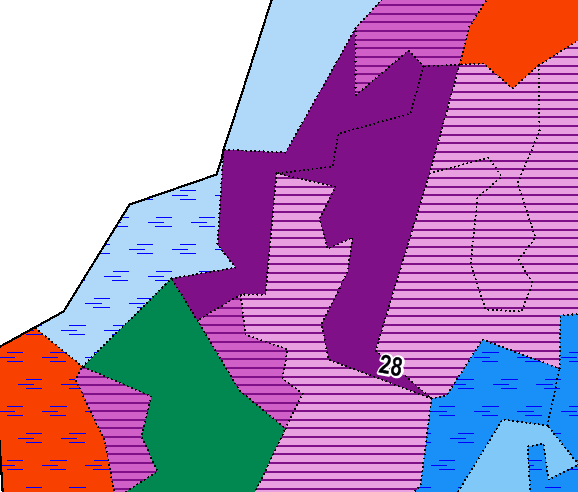

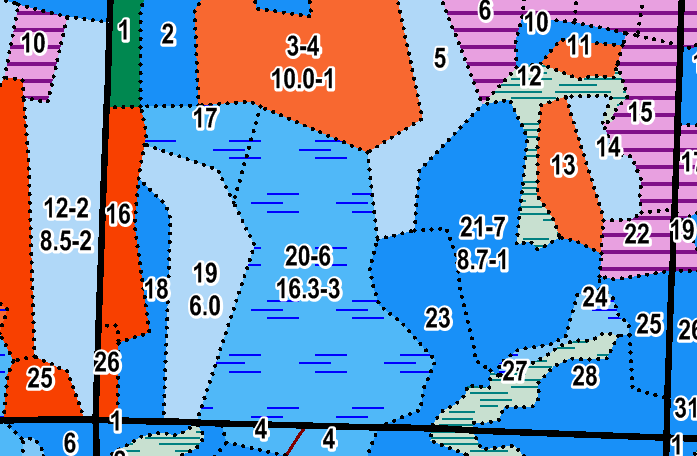

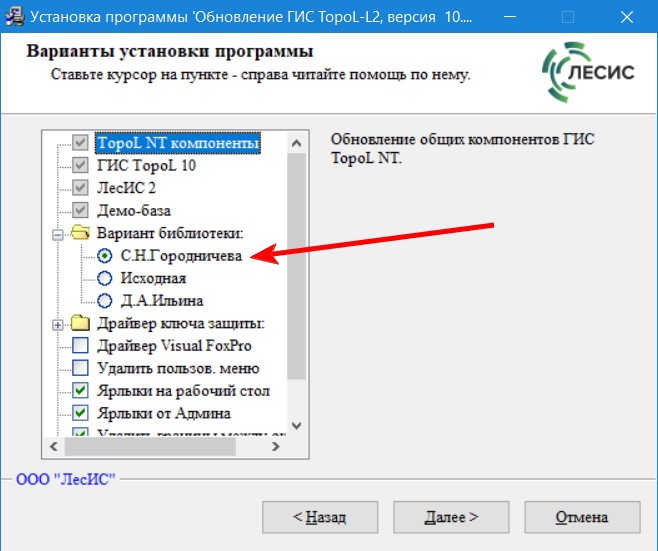

Сейчас библиотека LesIS_2.sli - это последний вариант библиотеки С. Городничева, то есть самый полный из тех, которые есть. В этой библиотеке добавлены для плана лесонасаждений изменения цвета по группе возраста для культур, добавлены окраски для сырых насаждений, для некоторых категорий земель, для которых раньше не было знаков.

Под её возможности переработан макрос PlanL2.tps, при этом он ещё оптимизирован в части ускорения прорисовки плана лесонасаждений. Также, чтобы новые возможности визуализации стали доступны, нужно было и отредактировать и проект ProektTL.xml, так как именно в проекте устанавливается "преобразование символов", то есть задается соответствие, между возвращаемым макросом кодом окраски (вычисляемом по БД) и кодом символа в библиотеке.

Если захотите вернуть старый проект и старую библиотеку, то надо ещё и старый макрос PlanL2.tps вернуть, но тогда новые возможности окраски плана исчезнут.

Что касается стилей надписей, то за то, как выглядит надпись, в основном отвечает LesIS_2.tli, в проекте фиксируются все описания условных знаков (точек, линий, полигонов и надписей) в меню "Проект / Задать структуру проекта", но там настройки минимальны. По крайней мере тени, облачка, кружки и т.п. - это свойства стиля. Вы можете вернуть только одну свою старую библиотеку, если не подходят стили той, что сейчас устанавливается.

Сохранить свой старый проект при завершении работы может быть полезно для фиксации в проекте ссылок на библиотеки и т.п., если вы собираетесь перенастроить его на альтернативное размещение проектов, библиотек, макросов.

Приведу пример:

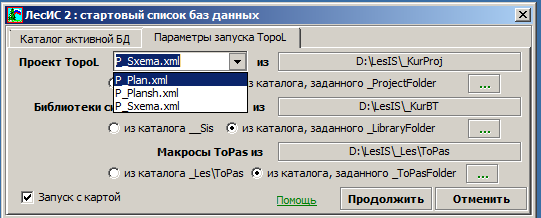

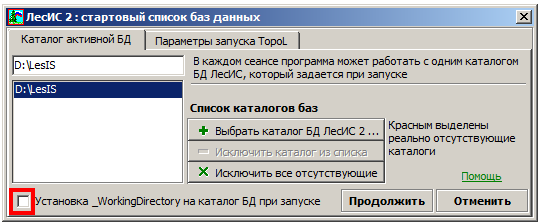

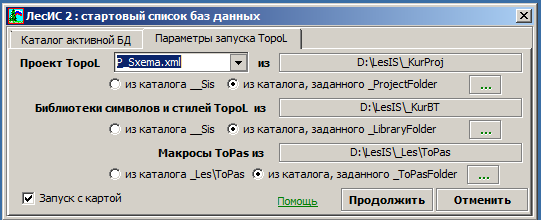

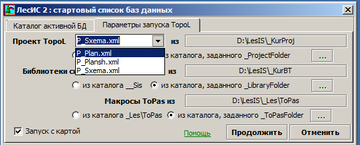

- открываете старый проект TopoL, где использовалось стандартное размещение проектов, библиотек и макросов ToPas, с заходом в "Изменить" в диалоге настроек переключаетесь на альтернативные настройки (пути к каталогам остаются стандартными) и выходите из программы с сохранением проекта; при этом проект должен зафиксировать в себе пути к каталогам в виде переменных из реестра.
- открываете этот же проект с заходом в "Изменить", задаёте в диалоге настроек альтернативное положение помеченных каталогов и запускаете систему - она автоматически переключается на новое размещение проектов, библиотек и макросов; теперь сохранение проекта на это уже влиять не будет, ссылочные переменные сохраняются в реестре, раздел HKEY_CURRENT_USER\SOFTWARE\TopoL Software\TopoL 2001\SubstPaths, именно оттуда их берёт TopoL и там же сохраняет изменения.

Замечания:
* Содержание SubstPaths можно корректировать через интерфейс TopoL, но такой необходимости у вас скорее всего не возникнет, стартовый диалог сделает всё сам.
* Переносить вручную этот раздел на другой компьютер или для другого пользователя необходимости нет, достаточно один раз при первом запуске указать размещение альтернативных каталогов.
* Использование альтернативных каталогов может быть также полезно, если вы боитесь затирания ваших собственных, вами изменённых настроек при сохранении стандартных их имён в момент обновления версии программы.
