При распечатки в PDF меняется символ кв+река. Штрихи меняются
Символы. Печать на PDF принтерах.
Страница: 1
Сообщений 1 страница 23 из 23
Поделиться228.02.2018 20:41:50
Какой PDF-принтер Вы используете? Попробуем смоделировать.
Поделиться301.03.2018 09:07:39
PDFCreator.
Поделиться401.03.2018 09:26:53
EVK написал(а):
PDFCreator.
При каком масштабе(и каком относительном масштабе) искажаются линии. Хотелось бы увидеть картинку с линией.
Поделиться501.03.2018 11:05:52
1:10000
Отредактировано EVK (01.03.2018 11:17:01)
Поделиться601.03.2018 11:45:18

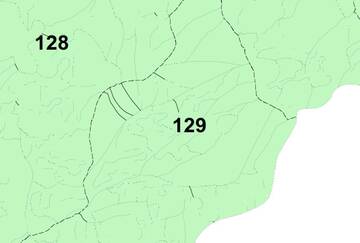

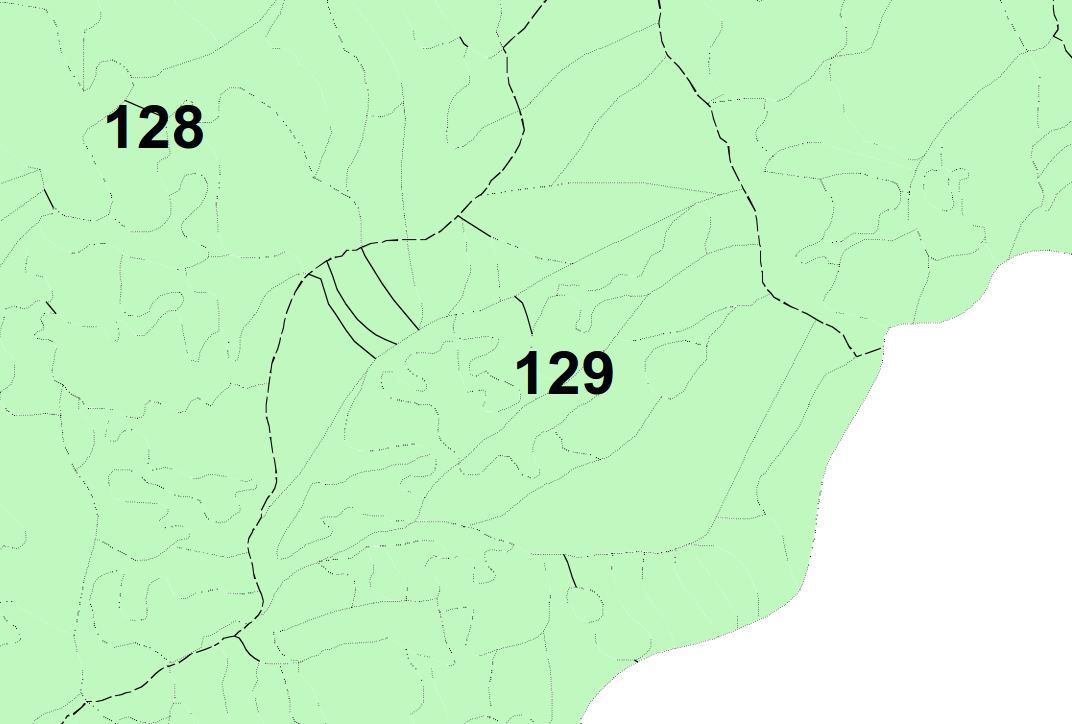

Граница района и кв. по реке искажены
Поделиться701.03.2018 12:05:14
EVK написал(а):
Граница района и кв. по реке искажены
И не только они. Вопрос решают коллеги из Чехии. Следите за форумом. Соседняя тема.
Но у меня Creator_4 он читает эти линии без искажений. Какой просмотрощик PDF тоже влияет.
Какая стоит библиотека? Попробуйте что правил Д.А.
Поделиться801.03.2018 16:43:53
А где эти библиотеки взять? Которые он правил.
Поделиться901.03.2018 17:08:58
Вам если быстро надо проведите просто рядом границу квартала естествен. как делали на том же планшете .Не факт что будет лучше. Я на мобильном неудобно ссылку кинуть. Чуть позже.
Поделиться1112.03.2018 10:17:42
Здравствуйте! Установили новые обновления, при распечатке граница районов теперь нормально прорисовывается, реки+кв и дороги+кв по-прежнему. Попробовал отключить галочку использовать драйвер принтера - все распечаталось нормально. Только символ кв+дорога почему то не как раньше(коричневая дорога и над ней черточки) и кв+река изменилась.
Поделиться1212.03.2018 10:50:49
EVK написал(а):
реки+кв и дороги+кв по-прежнему
Вы сделали pdf планшета. А сделайте скрин, как они на экране смотрятся. Можно только данные линии.
Я вообще хочу уйти от этих линий. Они даже на планшете плохо читаемы. Режутся выделами, извилистые реки вообще нахлестываются. Вот вы на планшете рисовали по исключению(дороги наверно) так и рисуйте рядом по рекам и дорогам но в отдельном блоке желательно. Река а рядом граница кв. естеств. На планах меняется относительный масштаб и таких глюков больше. Я про схемы вообще не говорю. Там они не читаемы.
Пробовали другие PDF принтеры? На других машинах? Такое ощущение что у вас эти линии не слиты.
EVK написал(а):
Только символ кв+дорога почему то не как раньше(коричневая дорога и над ней черточки) и кв+река изменилась.
Как теперь выглядит?
Поделиться1312.03.2018 13:06:30
Воспроизвел ошибку.
У меня возникла с Adobe Acrobat PDF при подключенной старой библиотекой. С новой библиотекой все какие у меня есть принтеры работают правильно.
Если открыть библиотеку в редакторе знаков увидим такую картину. Проверьте у себя, какая стоит библиотека.
Слева новая. Справа старая. Хотя мне до сих пор непонятно почему? Выглядят и читаются на экране нормально.
Поделиться1412.03.2018 21:13:41
Эту тему надо переименовать. Тут идет речь про печать на PDF принтерах. Не все линии проходят на печать на тех или иных принтерах. Тут было бы хорошо сообщать о таких линиях.
Поделиться1510.06.2022 12:07:09

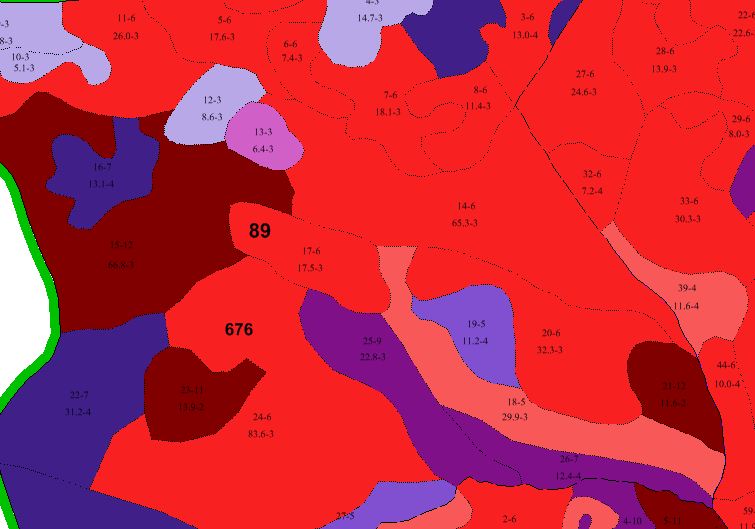

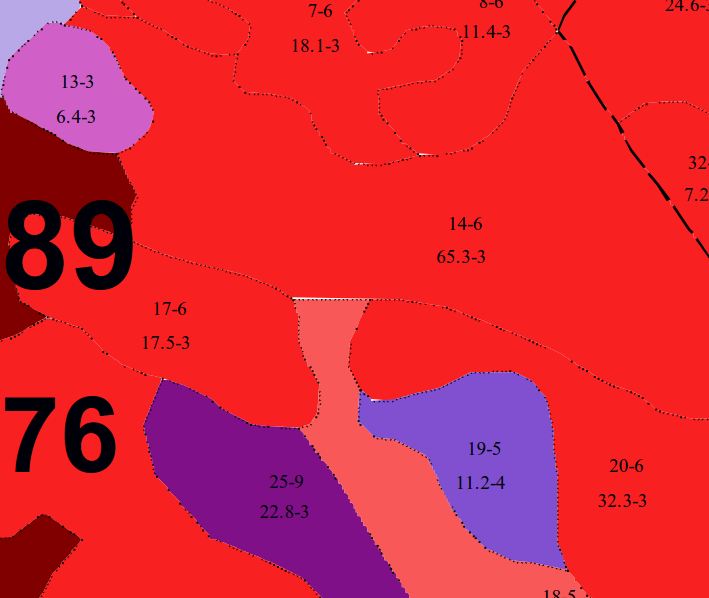

здравствуйте подскажите как исправить ...при печати картинка пдф принтери еще вопрос исчезают линии выделов при пчети пдф
а вид с топола нет не закрашенных полигонов
Пост написан 10.06.2022 10:33:38
Поделиться1610.06.2022 13:03:49
Марина написал(а):
при печати картинка пдф принтер...
а вид с топола нет не закрашенных полигонов
Распечатайте небольшой кусок с проблемой на обычном принтере. Если там все нормально, то попробуйте поменять PDF принтер. Я пользуюсь FoxitReaderPDFPrinter, который входит в бесплатный Foxit Reader. Не сталкивался в нем ни с чем подобным.
Марина написал(а):
исчезают линии выделов при пчети пдф
Сравните печать деморегиона и своих данных - если в деморегионе все нормально, то ищите проблему в БД или библиотеках (насколько свежая у Вас версия!?).
Проверьте нет ли в библиотеке для этой линии ограничений по масштабам.
Проверьте разрешение печати и в последнем окне печати и в свойствах "принтера". Выберите побольше и проверьте.
Тут только пробовать - заочно, по одним картинкам трудно понять из-за чего у Вас это происходит.
Тема PDF принтеров рассматривалась на старом форуме:
http://lesis.forum24.ru/?1-12-40-000001 … 1434033750
и выжимки из нее есть на этом форуме:
http://lesis.mybb.ru/viewtopic.php?id=514#p4913
Поделиться1710.06.2022 14:21:23
1. Похоже очень древняя версия Топола или вы настолько исказили существующую библиотеку, поэтому в ней у вас могут быть проблемы. Что за порода пропадает? Кедр?
2. PDF Creator Plus 4.0 старый и надежный читает практически всё в Тополе. Проверено временем.
Пост написан 10.06.2022 13:04:27
Поделиться1810.06.2022 23:37:48

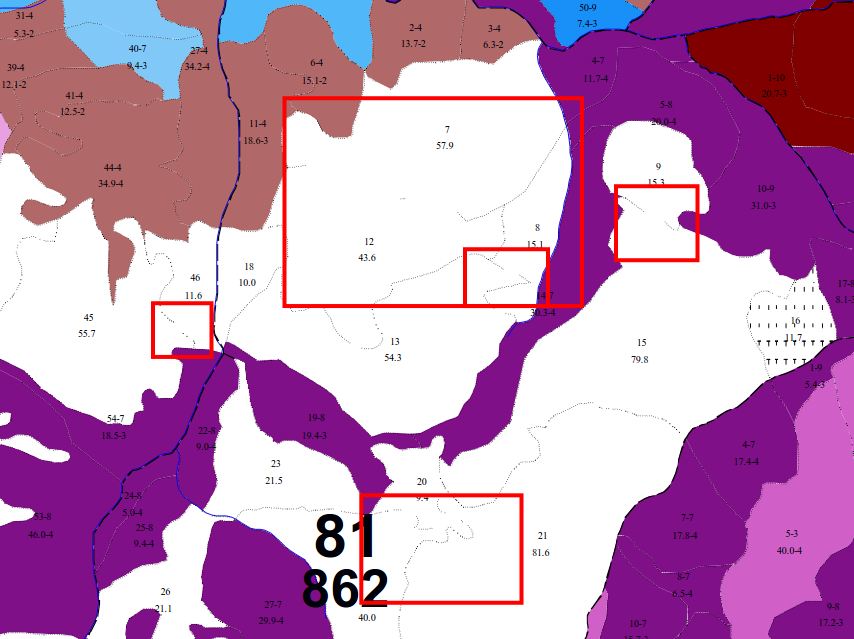

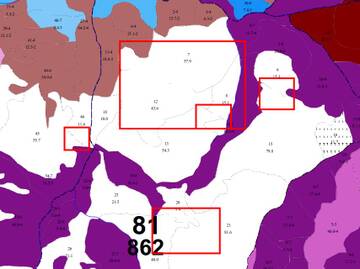

вектор у нас из мапинфо, все выше перечисленное попробовали , подскажите где в библиотеке может стоять ограничение по масштабу... пдф принтер меняли и качество картинки увеличили (помогло с "нулевыми полигончиками" картинка 1), но линии выделов исчезают, как и до этого, еще и нарисовалась другая проблемка (при печати в масштебе 10 000 этой проблемы нет), не получается картинку прицепить выдает ошибку "инвалид", отправила пользователь ЕЛЕНА
Пост написан 10.06.2022 16:33:29
Поделиться1910.06.2022 23:37:50
Вектор у нас из мапинфо, все выше перечисленное попробовали , подскажите где в библиотеке может стоять ограничение по масштабу... пдф принтер меняли и качество картинки увеличили (помогло с "нулевыми полигончиками" картинка 1), но линии выделов исчезают, как и до этого, еще и нарисовалась другая проблемка (при печати в масштебе 10 000 этой проблемы нет)
Пост написан 10.06.2022 16:33:46
Поделиться2011.06.2022 22:48:12
пдф принтер меняли и качество картинки увеличили
1. Не увеличивать а уменьшать разрешение надо. Было такое До 150 DPI уменьшал.
2. Не ответили вопрос. Как из Топола на бумагу печать идёт нормально?
Пост написан 11.06.2022 18:35:55
Поделиться2114.06.2022 08:36:46
Елена написал(а):
все выше перечисленное попробовали
Эта информация ни о чем. Был бы аналогичен нашему "а у нас все работает". К сожалению, ничего другого нам не известно. Ищите пропуски проблем в своих пробах. Новой технической информации, на основе которой мы могли бы сделать какие то еще предположения Вы не предоставили.
Елена написал(а):
Вектор у нас из мапинфо....
качество картинки увеличили (помогло с "нулевыми полигончиками" картинка 1
Проблемы, пришедшие из Мапинфо (полное отсутствие топологии) нужно исправлять не "качеством картинки", а их устранением. Также ПОЛНЫМ! Вообще ничего не делайте в тополе, пока не приведете базы в полный порядок. Вот тут мы описывали один из вариантов чистки баз:
http://lesis.mybb.ru/viewtopic.php?id=806#p8123
Марина написал(а):
подскажите где в библиотеке может стоять ограничение по масштабу...

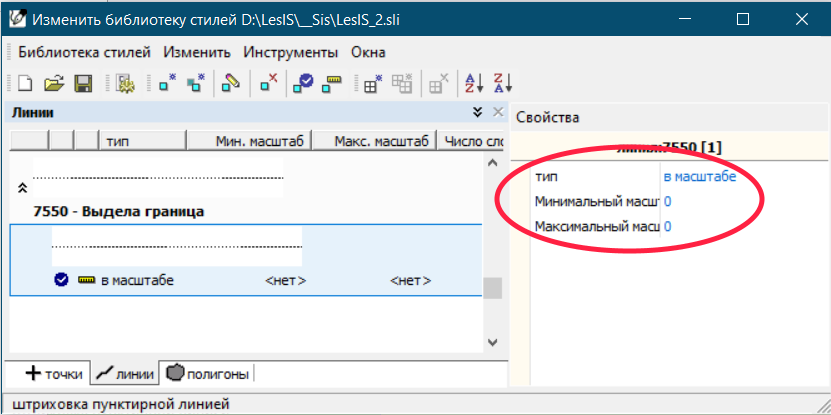

Уже на самой ячейке:
Но судя по Вашему вопросу Вы там не делали ничего...
Елена написал(а):
другая проблемка (при печати в масштебе 10 000 этой проблемы нет)
Описывайте проблемы словами. Мы понятия не имеем, как должно выглядеть то, что на картинке. Если сплошные линии там где они не должны быть - проверяйте в какой таблице эти линии сидят. Если в правильной - ищите двойные линии в этих местах (дырки или перехлесты) и исправляйте их.
Марина и Елена, Вам дали исчерпывающий список проблем при печати в PDF и пути решения:
- проблемы с драйверами PDF-принтеров;
- проблемы в самих объектах, линиях в Вашем случае;
- старая версия программы или библиотек;
- связка "масштаб - разрешение".
Ничего другого Вам скорее всего не предложат если Вы не сообщите какую то еще техническую информацию, нам не известную. От картинок толку ноль. Пробуйте, ищите, анализируйте. И начните с исправления косяков из мапинфо.
Поделиться2214.06.2022 11:13:50

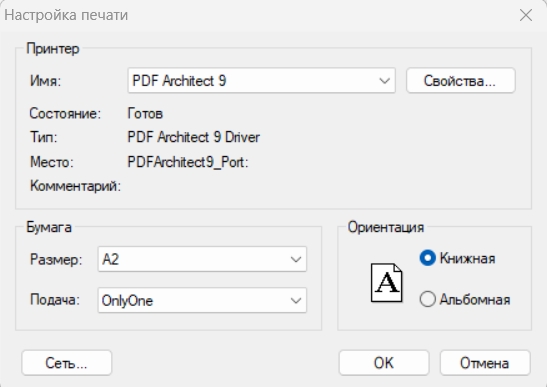

спасибо у нас все получилось...еще раз поменяли пдф принтер, при печати из топол проблем с линиями не было
Пост написан 14.06.2022 09:52:01
Поделиться2314.06.2022 11:13:53
Елена написал(а):
другая проблемка (при печати в масштебе 10 000 этой проблемы нет.
Правильно. А план или схему сразу не может прокрутить ПДФ принтер. В зависимости от качества могут пропадать и линии и полигоны. Редко но бывает. Ещё один принтер Primo PDF. Он справляется с такой проблемой.
Причину сказать не могу. Бывает и огромные блоки проходят а на каком нибудь застрянет. Поэтому меняем принтеры.
Если возможно пришлите на почту блок и базу попробую.
Пост написан 14.06.2022 09:52:49
