Как создать условный знак?
Видео смотрел. Не понял как добавить треугольный символ.
Редактор знаков. Создать линию.
Страница: 1
Сообщений 1 страница 14 из 14
Поделиться126.01.2021 14:50:08
Поделиться226.01.2021 17:09:26

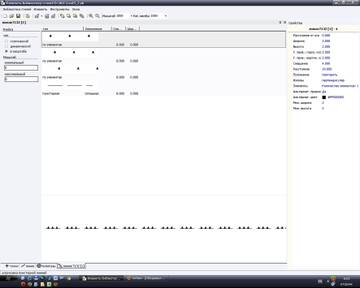

Такая картинка поможет?
или подробнее?
Поделиться327.01.2021 08:07:16
Сергей Городничев написал(а):
Такая картинка поможет?
или подробнее?
Так она и нужна. Как вы её нарисовали? У меня кроме куска прямой линии ничего не получается.
Отредактировано Юрий (27.01.2021 08:08:02)
Поделиться427.01.2021 09:03:09
Юрий написал(а):
Как вы её нарисовали?
Это не я это Д.А. полагаю. Открой запретные полосы и посмотри как она строится. Выбрать для редактирование и по этому принципу и строить. Это линия и треугольники.
Поделиться627.01.2021 09:39:17
Сергей Городничев написал(а):
Юрий написал(а):Как вы её нарисовали?
Это не я это Д.А. полагаю. Открой запретные полосы и посмотри как она строится. Выбрать для редактирование и по этому принципу и строить. Это линия и треугольники.
Это первое что я сделал. А дальше затык.
Поделиться727.01.2021 16:51:06

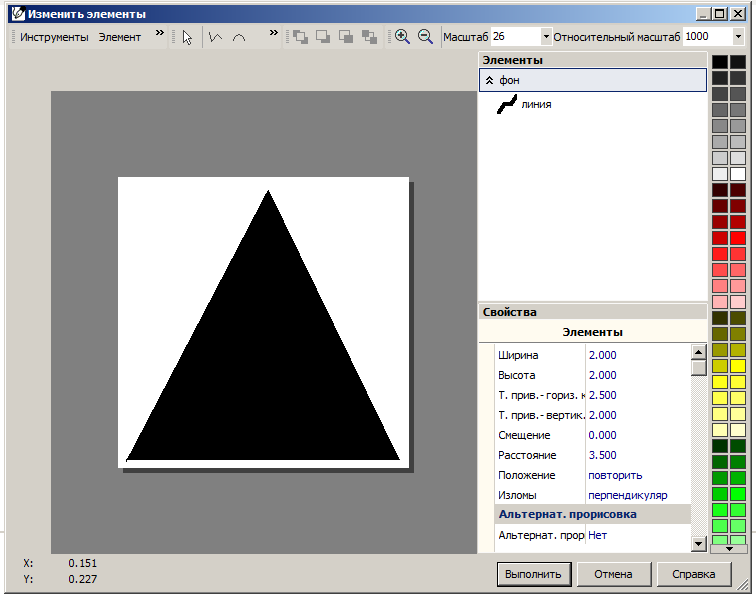

На знаке нажимаете стрелочку вниз - открывается слой (он один), выбираете его мышкой и нажимаете "редактировать", открываются ячейки, для той линии их будет, минимум, две - пунктир и треугольнички. Треугольнички - это "элементы", напротив них в описании три точки, вызывающие редактор картинки, там и нарисован треугольник.
Чтобы было ровно, рекомендую записывать и использовать числовые значения параметров.
Поделиться827.01.2021 17:05:28
Del.
Отредактировано Юрий (27.01.2021 17:14:00)
Поделиться927.01.2021 17:15:40
Дмитрий Александрович, Можете добавить линию из первого сообщения в проект в инсталяторе? Это запретка не рубленная, по правилам оформления карт 1999 г (могу ошибаться в названии документа) есть такой условный занк, но он с пятью зубцами, при оформлении не смотриться, три самое то.
Отредактировано Юрий (27.01.2021 17:20:08)
Поделиться1016.02.2021 08:17:14

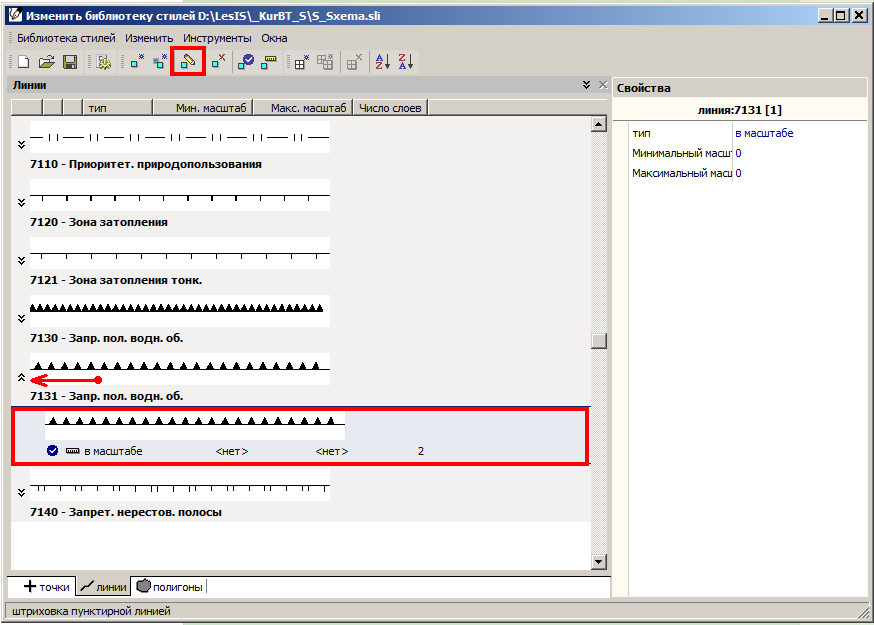

Вроде бы сделал. Это правильно? Или есть более изящное решение?
Вопроса: как скопировать символ из готовой линии в редакторе? всё перепробовал - ничего похожего нет.
Отредактировано Юрий (16.02.2021 08:18:09)
Поделиться1116.02.2021 09:03:49
Юрий написал(а):
Вроде бы сделал. Это правильно?
Порисуй ей. Особенно вдоль рек. Масштабы относительные попробуй разные. Если не глючит ни где, значит отлично.
Поделиться1216.02.2021 09:53:09
Сергей Городничев написал(а):
Если не глючит ни где, значит отлично.
есть глюк. отпишу позже.
Поделиться1311.04.2023 13:34:39
Добрый день! Подскажите, пожалуйста, как можно создать новый тип линий в 10 версии Topol?
Пост написан 10.04.2023 14:46:39
Поделиться1411.04.2023 13:51:38
Наташа написал(а):
Подскажите, пожалуйста, как можно создать новый тип линий в 10 версии Topol?
В видеоуроках есть пример создания типа линии:
http://www.lesis.ru/video/indexxt.htm
Смотрите последнюю ссылку на видеотренажер:
Создание и редактирование библиотек условных знаков. 1.4МБ
Сам редактор есть в "Программы - ЛесИС":
