Контроль соответствия базы и карты.РЕАЛИЗОВАНО

Страница: 1

Сообщений 1 страница 26 из 26

1

  • Автор: Druginnik
  • Зарегистрирован: 19.12.2016
  • Сообщений: 34
  • Последний визит:
    10.12.2024 14:39:23

Предлагаю переместить в отдельную меню верхней панели операции контроля (соответствия) базы и карты:предлагаемые опции
- поиск дублей (выделов состоящих более чем из одного полигона)
- поиск мелких полигонов (возможно ненужных ) для проверки "нужности" пользователю

Знаю что сейчас это можно реализовать через выборки, но при выносе их в отдельное меню, было бы значительно удобнее.

2

В версии 803 в меню над деревом данных для полигонов добавлено две операции меню:

  "Показать выделы из нескольких полигонов" - отбирает выделы, которые в карте представлены несколькими полигонами, помечая их в дереве данных и подсвечивая на карте.

  "Показать малые полигоны" - запрашивает у пользователя порог площади, после чего отбирает и подсвечивает в карте эти полигоны, а также высвечивает на них метки площади полигона немасштабируемым текстом, что полезно, так как полигоны могут быть очень маленькими и не видны, а метки будут видны в любом масштабе.

3

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Дмитрий Александрович написал(а):

В версии 803 в меню над деревом данных для полигонов добавлено две операции меню:

Выложена, пробуйте.

4

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26

Поиск на демо-базе работатет.

OffTop

Сегодня разберусь с переносом структуры наших данных в переустановленный каталог, и сообщу результат на наших данных

Отредактировано Юрий (22.06.2020 09:44:44)

5

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26

На наших данных сработало.

6

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26

Есть ещё предложение - раскрасить двойные выдела одного квартала в один цвет.

7

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26

Tps и памятка, составил Сергей Городничев Ссылка
Поставьте в инсталятор.

8

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26

Демо регион Первое учебное участковое лесничество кв 42 выд 15 состоит из двух частей, одна из которых очень маленькая.
При различной цветовой подсветке сориентироваться быстрее и легче.
Xml в догонку.
Я конечно за одну кнопку сразу с цветной разбивкой.

9

Юрий написал(а):

Есть ещё предложение - раскрасить двойные выдела одного квартала в один цвет.

Здесь надо уточнить пожелание:
- цвет выделов определяет номер квартала (так можно понять это предложение)?
- цвет выделов определяет номер выдела (как в памятке Сергея Городничева)?

Юрий написал(а):

кв 42 выд 15 состоит из двух частей, одна из которых очень маленькая.

- кстати, если сначала вызвать функцию поиска малых полигонов, а сразу вслед за этим функцию показа выделов с несколькими полигонами, показ площади полигонов немасштабируемыми метками останется включён и будут видны малые по площади полигоны - их выявит метка.

10

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26
Дмитрий Александрович написал(а):

Здесь надо уточнить пожелание:

Я ошибся в описании - конечно же двойные выдала одного цвета.

11

  • Автор: Юрий
  • Зарегистрирован: 10.12.2016
  • Сообщений: 1233
  • Последний визит:
    10.06.2025 08:59:26
Дмитрий Александрович написал(а):

- кстати, если сначала вызвать функцию поиска малых полигонов, а сразу вслед за этим функцию показа выделов с несколькими полигонами

Я предпочитаю сперва исправить одно, а затем другое. поэтому как решите так и будет

12

  • Автор: Vanshatl
  • Зарегистрирован: 15.12.2016
  • Сообщений: 94
  • Последний визит:
    20.07.2021 00:21:38
Дмитрий Александрович написал(а):

"Показать малые полигоны" - запрашивает у пользователя порог площади, после чего отбирает и подсвечивает в карте эти полигоны, а также высвечивает на них метки площади полигона немасштабируемым текстом, что полезно, так как полигоны могут быть очень маленькими и не видны, а метки будут видны в любом масштабе.

Попробовал у себя, полигоны отбирает, подсвечивает, но тексты не подписывает

13

  • Автор: Vanshatl
  • Зарегистрирован: 15.12.2016
  • Сообщений: 94
  • Последний визит:
    20.07.2021 00:21:38
Дмитрий Александрович написал(а):

- цвет выделов определяет номер выдела (как в памятке Сергея Городничева)

Это более удобная раскраска, чем один цвет для всех выбранных.

14

Vanshatl написал(а):

Это более удобная раскраска, чем один цвет для всех выбранных.

Сделаем.

15

Будет в версии 804.

16

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Дмитрий Александрович написал(а):

Будет в версии 804.

Выложена, пробуйте.

17

  • Автор: Vanshatl
  • Зарегистрирован: 15.12.2016
  • Сообщений: 94
  • Последний визит:
    20.07.2021 00:21:38
Грешнов написал(а):

Выложена, пробуйте.

Спасибо большое, намного удобнее работать!!

Дмитрий Александрович написал(а):

"Показать малые полигоны" - запрашивает у пользователя порог площади, после чего отбирает и подсвечивает в карте эти полигоны, а также высвечивает на них метки площади полигона немасштабируемым текстом, что полезно, так как полигоны могут быть очень маленькими и не видны, а метки будут видны в любом масштабе.

Коллеги у всех работает эта функция??
Попробовал у себя, полигоны отбирает, подсвечивает, но метки автоматически не проставляет.

В настройках подписи активен выбор "показывать подписи" - по выражению -
но выражение не указано

18

Vanshatl написал(а):

В настройках подписи активен выбор "показывать подписи" - по выражению - но выражение не указано

Там сначала выполняется отбор полигонов по условию @AREA <= {заданная величина порога}, затем устанавливаются метки по выражению @_SELECT, то есть по значению служебного поля в БД блока.
Проверьте значение этого поля и базе блока, для выбранных должна быть 1. Что касается выражения, то подобное используется при отображении "галочек" дерева данных на карте.

19

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

1.

Дмитрий Александрович написал(а):

"Показать малые полигоны" - запрашивает у пользователя порог площади, после чего отбирает и подсвечивает в карте эти полигоны, а также высвечивает на них метки площади полигона немасштабируемым текстом, что полезно, так как полигоны могут быть очень маленькими и не видны, а метки будут видны в любом масштабе.

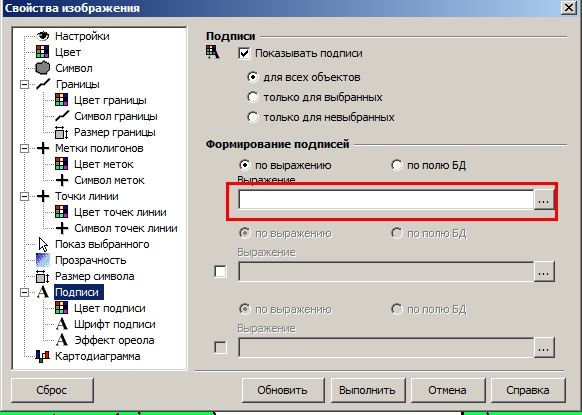

Выбирает но меток не вижу. Что не так? Не я один спрашиваю.

Дмитрий Александрович написал(а):

Проверьте значение этого поля и базе блока, для выбранных должна быть 1.

Да поле @_SELECT=1 а меток нет.
http://forumupload.ru/uploads/0017/fb/db/9/t207297.jpg

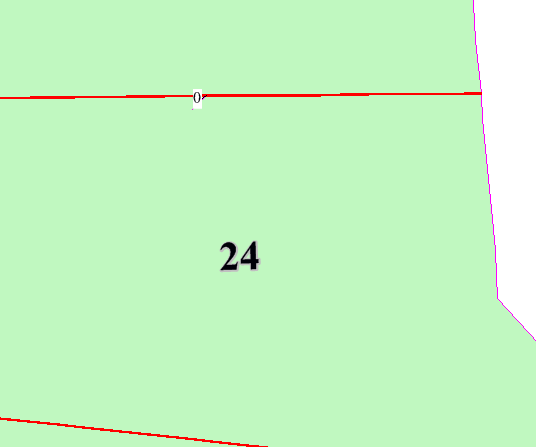

2. Хорошо иметь и точно такую же функцию для полигонов где номер квартала равен 0 и номер выдела равен 0.
Деморегион.
http://forumupload.ru/uploads/0017/fb/db/9/t867279.png

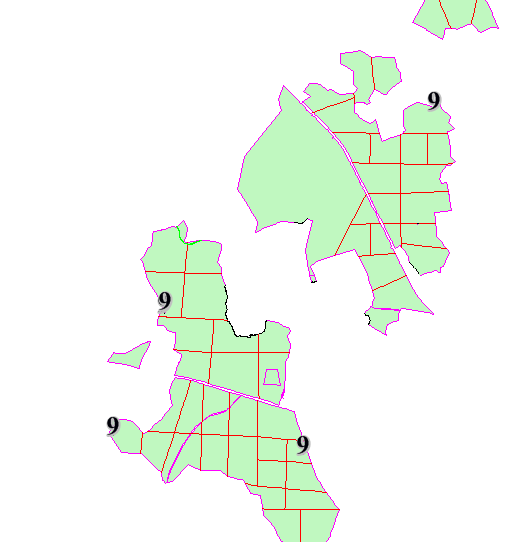

3. Если создать полигоны в видимой части (как описал Vanshatl ) найдем ещё несколько таких выделов.
Деморегион.
http://forumupload.ru/uploads/0017/fb/db/9/t756546.png
Не много не мало 15 соток земли!

20

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Дмитрий Александрович написал(а):

Что касается выражения, то подобное используется при отображении "галочек" дерева данных на карте.

Дим, они в этой функции, по-моему, вот этого режима в автомате хотят:
http://www.lesis.ru/files/mybb200715.jpg
А он, похоже сбрасывается этой функцией.

21

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30
Грешнов написал(а):

Дим, они в этой функции, по-моему, вот этого режима в автомате хотят:

Речь не об этом. Хотя я именно так и делаю. Но можно и все номера выделов показывать. Это как кому удобнее.
Мы пишем о метках в маленьких полигонах. Именно так мы и поняли Д.А.

22

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Сергей Городничев написал(а):

Мы пишем о метках в маленьких полигонах.

Именно об этом я и пишу:

Дмитрий Александрович написал(а):

"Показать малые полигоны" - запрашивает у пользователя порог площади

Vanshatl написал(а):

Коллеги у всех работает эта функция??
Попробовал у себя, полигоны отбирает, подсвечивает, но метки автоматически не проставляет.

На моем скриншоте результат отработки функции "Показать малые полигоны". Я просто задал площадь 2 га, чтобы наглядно было.
Так вот, чтобы на найденных маленьких полигонах стояли метки требуется режим показанный на картинке. Но он не сохраняется, так как функция поиска маленьких полигонов его сбрасывает и @_SELECT=1 именно поэтому и не отрабатывает. Проверить легко - повтори и увидишь:
- найди маленькие
- меток нет
- если включить их показ, то они появляются во всех
- включаешь режим с моей картинки - метки остаются только в малых.
"Формирование подписей - По выражению" с твоего скриншота  это о другом. Но его тоже можно использовать в заявленных целях, хотя и не автоматом. Например, увеличить размер меток путем увеличения их значения, типа @VYDNOM * 1000000000.

23

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30
Грешнов написал(а):

На моем скриншоте результат отработки функции "Показать малые полигоны".

Да, не понял, показалось функция двойных выделов. Большой порог.

Грешнов написал(а):

- включаешь режим с моей картинки - метки остаются только в малых.

Это самостоятельно в глазу выставлять? Так мы ручками и делаем. Из фразы Д.А. казалось что автоматом метки будут стоят.

Дмитрий Александрович написал(а):

также высвечивает на них метки площади полигона немасштабируемым текстом,

Тогда остается спросить как на счёт нулевых выделов и кварталов. Как это сделать в глазу мы знаем.

24

  • Автор: Грешнов
  • Откуда: Подольск
  • Зарегистрирован: 06.12.2016
  • Сообщений: 2637
  • Последний визит:
    Вчера 12:24:36
Сергей Городничев написал(а):

Это самостоятельно в глазу выставлять? Так мы ручками и делаем. Из фразы Д.А. казалось что автоматом метки будут стоят.

Так я об этом и написал для Д.А., чтобы сократить его время на расшифровку того, что Вы тут пишите. Читай внимательнее.

Сергей Городничев написал(а):

Тогда остается спросить как на счёт нулевых выделов и кварталов.

Раз ДА сказал, что это есть, значит появится после устранения вышеописанной проблемы. Он постарается это сделать когда закончит текущую задачу.

25

Исправил в 805 версии, это моя техническая ошибка при подготовке сборки.

26

  • Автор: Сергей Городничев
  • Откуда: Московская область
  • Зарегистрирован: 12.12.2016
  • Сообщений: 1255
  • Последний визит:
    Сегодня 11:34:30

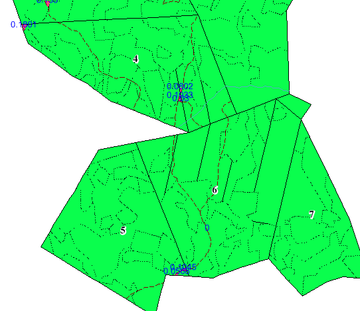

Попробовал. Работает. Спасибо.
http://forumupload.ru/uploads/0017/fb/db/9/t222813.png
