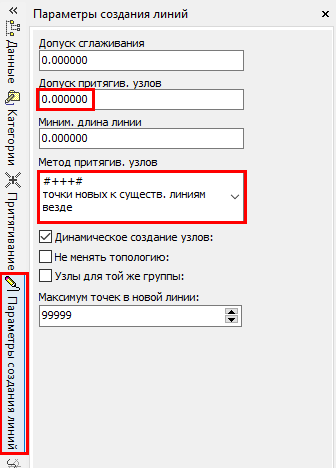

Хотел ещё обратить внимание на установки в выпадающем списке "Метод притяжения узлов", на это часто не обращают должного внимания. Приведу примеры:
1. точки не двигать
- все точки существующих в блоке линий и новых встраиваемых остаются на своих местах, ничего не сливается, так как вероятность совпадения их координат до 4-х знаков "никакая".

2. концы новых к концам существующих линий
- может быть полезно при объединении блоков линейников, так как при достаточно большой величине "допуска притяжения узлов"  концы встраиваемой линии "найдут" строго концы существующих линий.

3. концы новых к точкам существующих линий
- можно использовать для пришивания нового блока к существующему, удалив предварительно в пришиваемом дублирующую внешнюю границу; этот режим будет полезен в качестве первого шага, а линии встраиваемого, которым не соответствуют никакие точки существующего, встраивать на следующем шаге.

4. точки новых к существующим линиям везде
- это дежурный режим, его тоже можно использовать для пришивания нового блока к существующему, удалив предварительно в пришиваемом дублирующую внешнюю границу; всё скорее всего сошьётся с первого раза, но больше риск, что создадутся близко расположенные узлы там, где нежелательно - линии пришьются к границе в близких, но разных точках.

5. точки новых к существующим линиям и наоборот
- если имеются два блока и окружные границы в разных блоках нужно совместить, этот режим будет полезен - сначала точки линий встраиваемого
блока пришьются к существующим точкам и линиям, затем точки исходного блока, которые оказались вблизи вновь встроенных линий после первого шага, пришьются к ним.
- но этот режим может плохо сработать при приведении к топологической модели контурной сети, где исходные границы существуют в двух экземплярах, особенно если эти две линии противоположно направлены; при большой величине "допуска притяжения узлов", гарантирующей, что точки встраиваемой линии точно притянулись к аналогичным существующим точкам, если в разнонаправленных границах имеются у узла несколько по-разному оцифрованных точек, возможен "отскок" этих точек из-за разного срабатывания притягивания во встречных обходах контура, в результате в узлах схождения линий возможно образование пустых "треугольников"; при малой величине "допуска притяжения узлов" останутся несшитые места.
- в этом случае для приведения к топологической модели контурной сети, где исходные границы существуют в двух экземплярах, лучше выполнять такую операцию в два шага с разными установками "метода притяжения узлов", о чем мы уже подробно писали.

Не всегда, Сергей. Этот параметр появился не просто так. И когда не помню. Но речь шла о первичном приведении в порядок данных лесоустройства, оцифрованных с ошибками (например без притягивания) или импортированных их всякого рода офисных ГИС, не поддерживавших топологию. Когда данные в порядке и требуются их сохранить в исходном виде при копировании, например, то да, лучше с нулем. Но мне кажется, что с задачами, где нужен ноль, работают более подготовленные пользователи чем те, кто формирует БД из черте чего... Впрочем, это обсуждаемо. Не хотелось бы потом читать тут панические опусы пользователя - "импортера-экспортера", уже привыкшего к этому параметру, что "тополь испортился и перестал править данные". ))

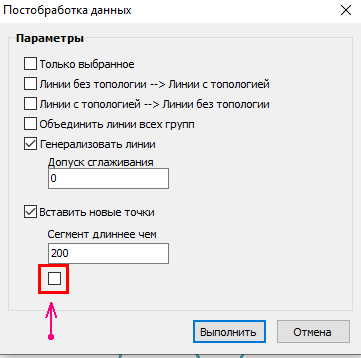

Сергей, это не 200 точек, а простановка промежуточных точек, если длина отрезка больше заданной величины. Впрочем, и в этом случае, думаю, что этот параметр можно убрать из умолчания если он там действительно стоит. Не могу сейчас проверить в инсталляторе, но в моей рабочей версии этот параметр отключен.
В принципе, согласен, что по умолчанию в этом инструменте можно все погасить, чтобы пользователь выбирал с нуля. Посмотрим.

Сергей, я уже ответил на этот вопрос. Обсудим с Д.А. и примем решение до ближайшего обновления.

Ты опять не понял! Это и НЕ ТОЧКИ ЛИНИИ тоже!
Это ДЛИНА СЕГМЕНТА ЛИНИИ, при достижении которой точка (узел) линии добавляется автоматически. То есть, если ты поставил 200 и провел линию длиной километр кликнув в ее начале и конце, то при ее создании Тополь добавит в линию 4 точки (узла) через каждые 200м на абсолютно прямой линии. Просто проверь - поставь 200 и нарисуй двумя кликами километровую линию - увидишь четыре точки в этой линии.

Эта опция не "сглаживает", а наоборот делает линию более дробной. Я использовал ее не раз в своих не лесных проектах, когда надо было на прямой заранее нанести точки присоединения других линий через одинаковые расстояния.

Это естественно если ты поставил, например, 3. Тогда Тополь тебе разбил ВСЕ линии на сегменты по 3 метра. От того и "еле крутится".

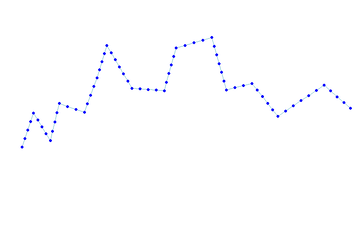

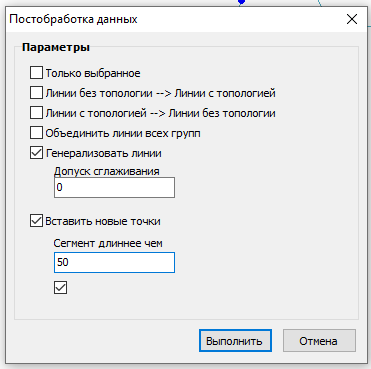

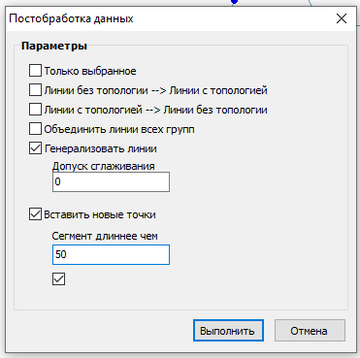

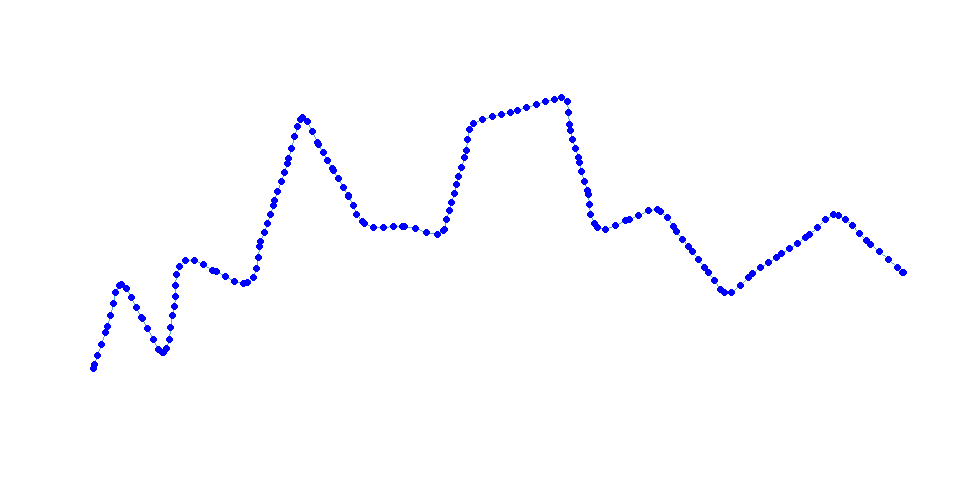

Все правильно, ты наделал промежуточных точек через каждые 50м, о чем я и писал.

Как я написал выше это как бы противоположные функции, но не противоречащие. Потому и в одном окне с генерализацией.

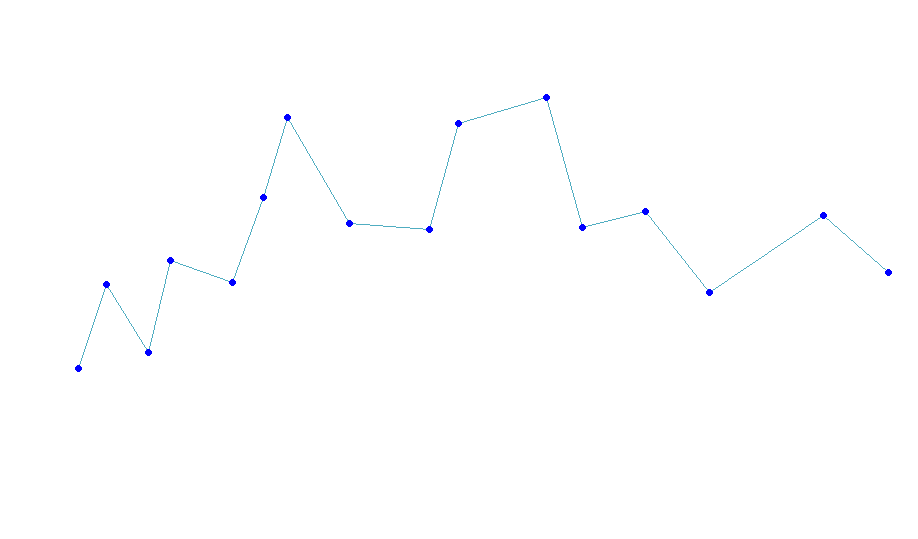

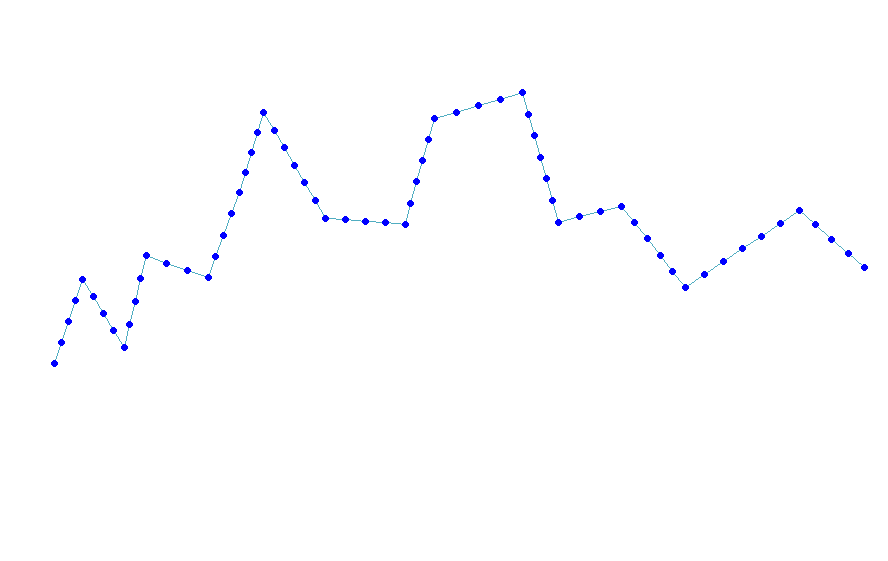

Выше я привел свой пример самостоятельного использования дробления. То, что получил ты возможно кому то тоже может понадобиться - ты можешь и удалить слишком сближенные точки и сохранить общий контур линии и сгладить ее. Твоя вторая линия, кстати, выглядит естественнее, хотя в ЛУ всегда требовали спрямлять для облегчения отводов. Может пригодиться и при корректировке некачественной, слишком грубой  оцифровки. Существующие точки легче двигать. Вместо модуля TPC...  Да мало ли для чего еще. Пусть будет.

Понятия не имею. Я сейчас заново переустановил программу - действительно стоит.
А вот это:

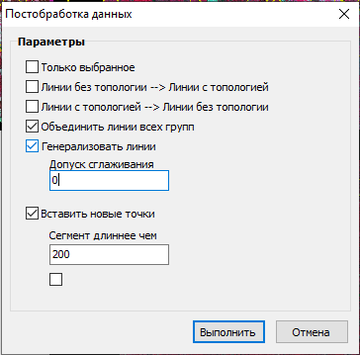

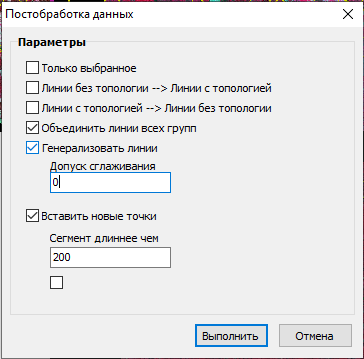

у меня не подтвердилось. Вот какие настройки у меня появились сразу после установки полной версии и последнего накопительного обновления при запуске любого из этих проектов:

Лишние точки через 200м к искажению не приводят, но согласен, параметр не нужен по умолчанию. Уберем.

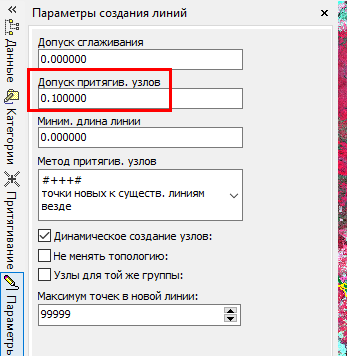

А вот 0.1, видимо, попало к тебе каким то другим путем. Поизучаем поведение этого параметра, я пока даже не уверен, что он сохраняется в проекте. Отпишусь.

Извини, недопонял. Про этот я уже написал - обсудим с Д.А. и учтем в обновлении. Но это можно учесть только в наших стандартных проектах.

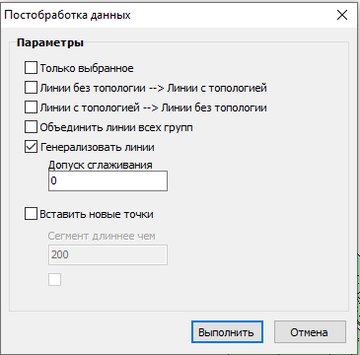

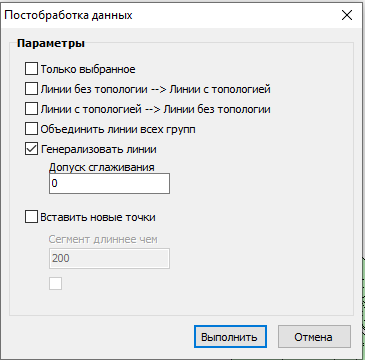

Да, там. В шестнадцатиричном формате и логика какая то внутренняя, типа нашего R1 в лицензии. Можно лишь зафиксировать конкретное состояние. Тогда лучше сделать по умолчанию все отключенным:

Я нашёл в чешском интерфейсе нужные слова, появятся у нас при следующем обновлении: "Рассчитывать расстояние".

А вот эта функция, постобработка данных, на в момент экспорта из шейп влияет? изменяет линии? встаривает точки? как она вообще работает? или только когда запускаешь её в режиме редактирования блока?

Пост написан 16.10.2023 08:04:19

спасибо за разъяснения.

Пост написан 16.10.2023 15:00:32
